颜料之家（yanliaozhijia.com)注;我们都知道塑料材料色泽、同时赋予塑料制品靓丽外观的颜料或染料均可称为塑料着色剂。着色剂着色的塑料制品的生产消费量占全部塑料制品生产消费的80%以上。
由于着色剂分子中所含化学元素种类不同、化学结构不同，塑料着色剂产品不仅用途、着色力、遮盖力、着色持久性或牢固性、耐候性、耐化学品性、毒性等主要性能存在显著差异，而且对着色塑料制品的加工成型性、加工过程的热氧稳定性、使用过程的光、氧稳定性能产生一定影响。尤其对光、氧稳定化的着色塑料制品，塑料着色剂若与抗氧剂、光稳定剂配合不当，即可导致着色塑料制品过早褪色或变色，又可加快着色塑料制品的光、氧老化速度。
一着色剂对抗氧剂作用的影响
铬黄是不透明的无机着色剂，可用于聚烯烃、聚苯乙烯、丙烯酸树脂等热塑性塑料，其着色力强、遮盖性好，耐水和耐溶剂性优良。
但因铬黄是铬酸铅或碱式铬酸铅同硫酸铅组成的含铅化合物，与含硫抗氧剂DLTP、DSTP、1035、300等共用，在塑料加工的高温条件下会发生化学反应，生成黑色硫化铅，影响塑料制品的外观，也大幅度削弱了抗氧剂的防热氧老化作用。因此，含铬着色剂不能与含硫抗氧剂共用。
此外，聚丙烯分子链中含有叔碳原子，极易受氧引发而分解，在加工、储存和应用过程中必须使用抗氧剂进行防老化保护。在着色聚丙烯中，某些着色剂会与低分子受阻酚抗氧剂发生化学反应，而削弱抗氧剂的作用。部分着色剂对聚丙烯中低分子酚类抗氧剂的作用影响（表）可分为三类：

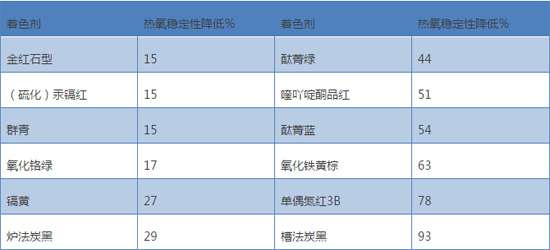

表1 着色剂（15%）对加有酚类抗氧剂聚丙烯的热氧稳定性的影响
严重影响：槽法炭黑、单偶氮红3B、喹吖啶酮品红、酞菁蓝、氧化铁黄棕；
中等影响：酞菁绿、炉法炭黑、群青、氧化铬绿；
稍有影响：镉黄、（硫化）汞镉红、金红石型二氧化钛。
珠光粉在某些树脂中与单酚抗氧剂BHT共用时，会使白色制品变黄而引发产品质量问题。
二着色剂对光稳定剂作用的影响
着色剂对着色塑料制品中光稳定剂作用的影响主要有两方面作用。
一是着色剂含铜、锰、镍等重金属元素或杂质，具有光活性、光敏性，催化并加快塑料材料的光老化速度。含有游离铜和杂质的酞菁蓝会促使聚丙烯光老化；氧化铁红可使聚丙烯中苯并三唑、二苯甲酮、有机镍盐光稳定剂的效能下降20%以上；对于聚乙烯，二氧化钛、群青、氧化铬绿、钴绿、铁红等着色剂的使用，会加剧光老化。
二是某些分子结构的着色剂可与光稳定剂发生作用，直接削弱光稳定剂的效能。酸性着色剂可使受阻胺光稳定剂失效；在聚丙烯中，偶氮红、黄可与受阻胺光稳定剂发生作用，偶氮缩合红BR、偶氮缩合黄3G可使受阻胺光稳定剂作用分别下降25%和50%左右。
表2为不同着色剂对含有苯并三唑类光稳定剂（UV—328）的高压聚乙烯光稳定性的影响。可以看出，桔铬黄明显提高高压聚乙烯的光稳定性，酞菁绿和群青略有提高或无多大影响，而镉黄则降低了高压聚乙烯的光稳定性。
F.Steinlin和W.Sear用不同着色剂（1％）、抗氧剂1010（0.1％）、光稳定剂770（0.5％）和聚丙烯于285℃下纺丝，并拉伸4倍，得到80分特/24根的纤维。此纤维经过氙灯光老化试验

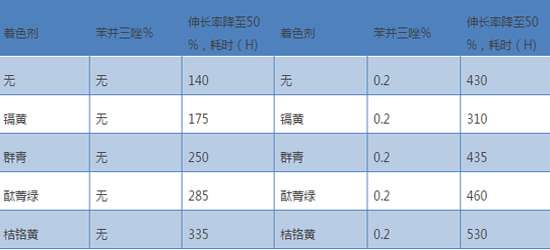

表 2不同着色剂对含苯并三唑的高压聚乙烯薄膜的光稳定性的影响
当强度下降50％时，对样品所受辐射量进行对比。对比结果说明，用有机颜料黄、红、橙分别着色的聚丙烯纤维，虽然加入抗氧剂和光稳定剂，但其稳定性低于未着色的聚丙烯纤维。
总结：对光、氧稳定化的着色塑料制品，塑料着色剂若与抗氧剂、光稳定剂配合不当，即可导致着色塑料制品过早褪色或变色，又可加快着色塑料制品的光、氧老化速度如何正确使用助剂，对于塑料制品的稳定性至关重要。因此在塑料改性过程中，对于助剂结构与性质的了解与掌握，是非常重要的。
