双色注塑原理及工艺要求

颜料之家(yanliaozhijia.com)注:随着生活质量的提高对塑料制品的要求越来越苛刻,双色注塑也因此越来越被重视。

一、什么是双色注塑

所谓双色注塑成型,是指将两种不同色泽的塑料注入同一模具的成型方法。它能使塑件出现两种不同的颜色,并能使塑件呈现有规则的图案或无规则的云纹状花色,以提高塑件的实用性和美观性。

二、双色注塑原理

>>>>双混色注塑成型



双色注塑原理及工艺要求





双色注塑示意图

它有两个料筒,每个料筒的结构和使用均与普通注塑成型料筒相同。每个料筒都有各自的通道与喷嘴相通,在喷嘴通路中还装有启闭阀2、4。成型时,熔料在料筒中被塑化好后,由启闭阀2、4控制熔料进入喷嘴的先后顺序和排出料的比例,然后由喷嘴处注射入模腔。便可得到各种混色效果不同的塑料制品。

>>>>双花纹注塑成型原理

双色注塑原理及工艺要求

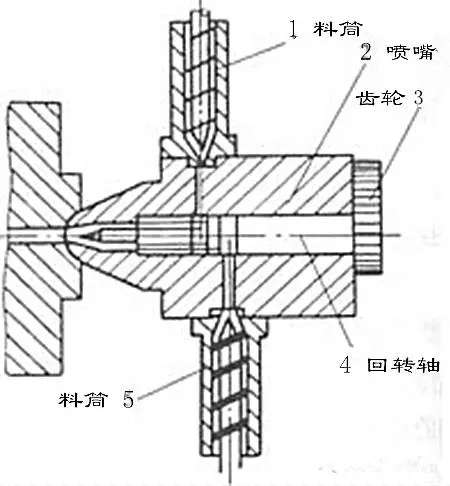

双花纹注塑成型原理

它也有两个料筒1和5,其喷嘴结构有些特殊,除了有通常喷嘴的功能外,还能由安装在后部的齿轮3带动旋转。成型时,料筒1、5中分别塑化不同色彩的熔料,而齿轮3带动回转轴4回转,使不同色彩的熔料交替进入模腔,从而得到由中心向四周辐射形式的不同颜色和花纹的塑料制品。

三、双色注塑要求

材料要求

双色注塑的配对材料必须满足两个基本兼容条件,即粘合相容和加工过程相容。

工艺要求

软硬胶双射设计

两种材料必须熔点存在一定的温度差,一般推荐为60℃,建议至少30℃以上,第一射材料的熔点温度高,一般第一射是PC或PC/ABS,第二射是TPU或TPE,PC厚0.6-0.7mm,软件0.4mm以上。

尽量加宽接触面积,做沟槽等增加粘合力,或第一射采用抽芯,第二射部分材料注塑到第一射里面,第一射模具表面尽量做粗糙。

透明的和非透明的双射设计

小镜片的双射设计:第一射做非透明的,第二射做镜片,第一射尽量用PC熔点高,第二射用PMMA。

装饰用的透明和非透明的双射设计:第一射为非透明材料,第二射为透明材料,非透明材料常用的是料温高的PC,第二射透明材料用PMMA或PC。PC需要喷涂UV来保护,PMMA可选择UV或强化,如表面有字符则必须选择UV。

模具要求

双色模具:两种塑胶材料在同一台注塑机上注塑,分两次成型,但是产品只出模一次的模具。一般这种模塑工艺也叫双料注塑,通常由一套模具完成,且需要专门的双色注塑机。对其一般有以下要求:

1、母模的两个形状必须是不同的,分别成型一种产品,而公模的两个形状则要完全一样;

2、模具的前、后模以中心旋转180°后,必须吻合;

3、前模面板加A板的总厚度不能少于170mm。需仔细查最大容模厚度、最小容模厚度、KO孔距离等;

4、三板模的水口最好能设计成可以自动脱模动作;

5、在设计第二次注塑的母模时,为了避免二次母模擦伤第一次已经成型好的产品胶位,可以设计一部分避空。但是必须慎重考虑每一处封胶位的强度,(即:在注塑中,是否会有在大的注塑压力下,塑胶发生变形,导致第二次注塑会有批锋产生的可能?);

6、注塑时,第一次注塑成型的产品尺寸可以略大,以使它在第二次成型时能与另一个公模压得更紧,以达到封胶的作用;

7、注意在第二次注塑时,塑胶的流动是否会冲动第一次已经成型好的产品,使其胶位变形;

8、在A、B板合模前,要注意前模滑块或斜顶是否会先复位而压坏产品;

9、两母模和公模的运水布置尽量充分,并且均衡;

10、99%的情况是先注塑产品的硬胶部分,再注塑产品的软胶部分,因为软胶易变形。

四、双色注塑实例

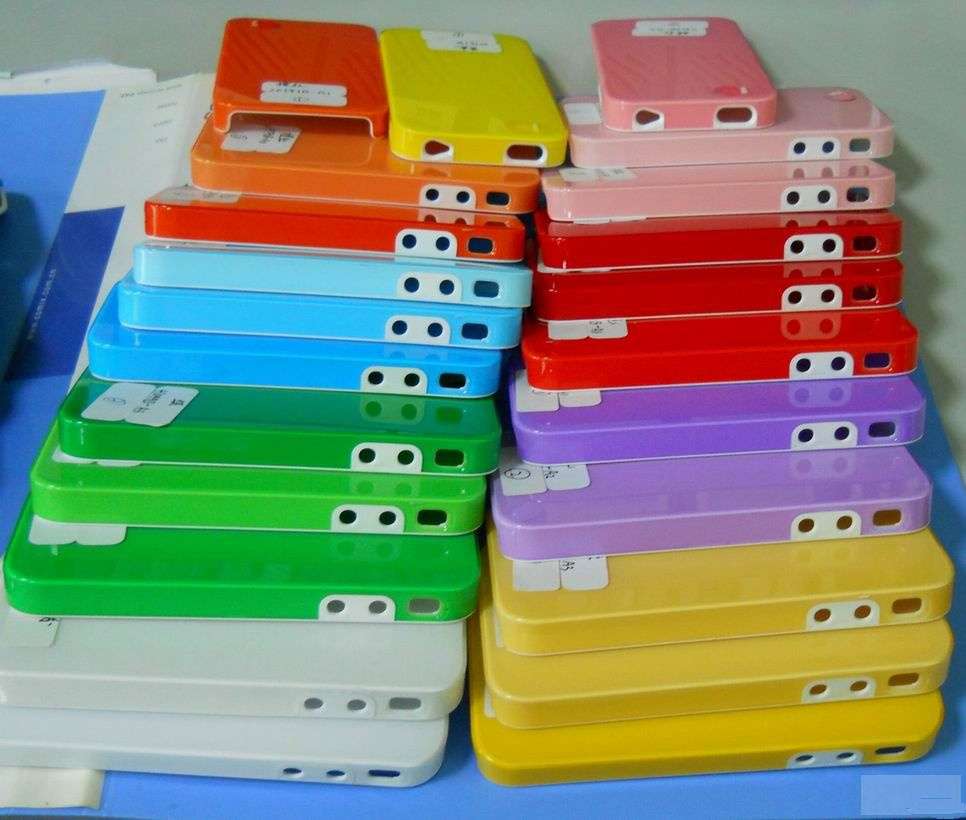

双色注塑示实例

除此之外,双色注塑可以实现局部电镀的效果。可以用两种材料:一种是能电镀的电镀级ABS,另一种是普通塑料,通过双射成型模具,将两种材料分先后注入模具中,成型后再拿去电镀,这样普通塑料上就没有镀上金属,而ABS上就都上了金属。

例如:可以采用一种为ABS,一种为PC料,PC料是水镀不上的。

五、双色注塑与二次注塑的区别

1、前者是在双色机上注塑,一次可成型,且可有两种颜色效果及不同的材料组成;而后者用普通注塑机完成,现将一次成型产品取出,再放入另一个注塑机上再次成型;

2、前者有两套模具,后模一样,可互换;后者无要求。
